矢量網絡分析儀 miniVNA

照片在右边
使用miniVNA PRO和自由软件vna/J对天线进行SWR测量

For English description, please see here.

请注意miniVNA的假冒伪劣

请注意,我们仅接受英语咨询和订购
Please be advised that we accept inquiry and order on English and Japanese only. Thank you.


miniVNA Tiny

ミニVNA

1MHz - 3GHz矢量网络分析仪miniVNA Tiny适用于13.56M RF ID和2.4G WIFI天线测试

主要特點
■1MHz~3GHz的頻率範圍
■阻抗範圍1到1000歐姆
■射頻發生器輸出功率- 6dBm @ 500 MHz
■動態範圍爲70分貝@ 500兆赫
■帶軟件開路、短路、負載校準功能,測試結果更準確
■兩端口VNA支持S11和S21;支持顯示和結果保存
■全相位測量,並集成史密斯圖
■支持多格式數據導出(JPEG,Excel,zplot,S2P,PDF)
■用戶友好的界面,支持windows、Linux、Mac系統
■支持安卓手機軟件
■RF端口爲SMA連接器
■USB总线电源
■寸法:66 x 66 x 28mm 重量:70g

价格: US$559.00
运往中国 US$10

我们自己的捆绑包

1.miniVNA Tiny入门套餐

針對miniVNA初學者的捆綁包

内容
■miniVNA Tiny 1个单位

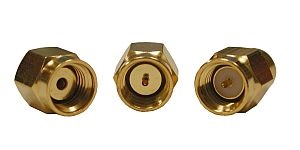

■校準套件(開路、短路、負載)  1个单位

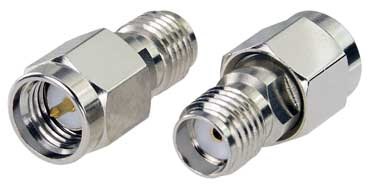

■SMA Adaptor(Plug-Jack) 2个单位
■短同轴电缆(RG-316,15cm, 用于环路校准) 1件

价格: US$599.00
运往中国 US$10

miniVNA Tiny高级套餐

miniVNA Tinyプレミアムパッケージ アッテネータ

可以测量有源器件 请注意过多的输入

内容
miniVNA Tiny 1个单位
校準套件(開路、短路、負載)  1个单位
SMA Adaptor(Plug-Jack) 2个单位
短同轴电缆(RG-316,15cm, 用于环路校准) 1件
衰减器(一个10 dB衰减器,一个20 dB衰减器)

价格: US$659.00
运往中国 US$10


miniradiosolutions (制造商的网站)

vna/J (vna / J开发者网站)

miniVNA Tiny硬件指南
miniVNA PRO2硬件指南

vna / J安装指南
vna / J用户指南
User guide for vna/J headless application 命令行界面。 适合自动化测试
miniVNA Tiny Driver Guide
miniVNA PRO Driver Guide

Yahoo Group

BlueVNA(Google Play)

你在miniVNA Tiny上观看视频(约1小时13分钟)


miniVNA图像采集

Androidタブレット端末を用いての測定 測定結果のPDFへのエクスポート スミスチャート マルチチューンダイアログ デュプレクサの特性測定 HF帯用MVアンテナの測定 2chシグナルジェネレータ BlueVNAを用いてのコイルのインダクタンスの測定
