Megaloop 受信比較
平日昼間にSDR Play社RSP1とSDRソフトSDR#を用いて中波帯を受信した際のスペクラム画面です。Megaloop FXの圧倒的な性能をご確認ください。各画面ともクリックで拡大します。

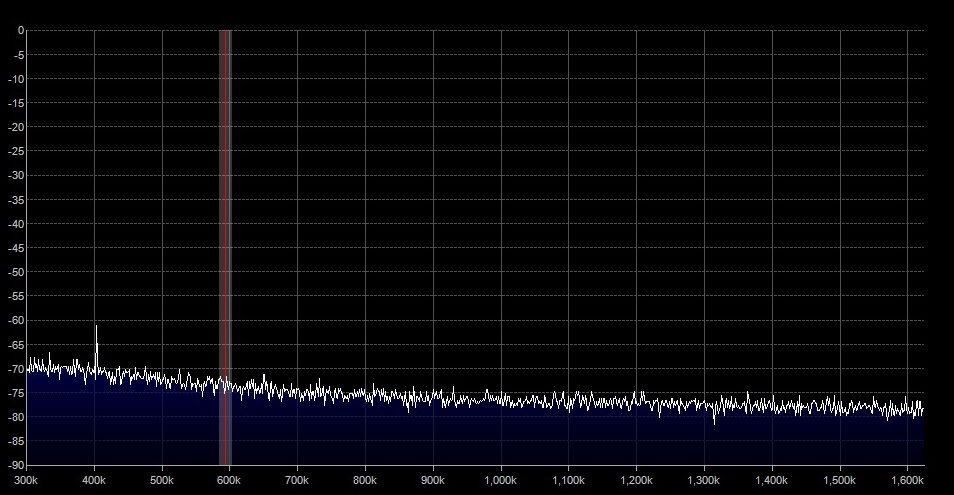

アンテナを接続しない状態
RSP1のアンテナ端子をショートした状態。ノイズフロアが-75dB程度であることを確認ください。
![RSP1に何も接続しない状態](ml_fx_no_ant.jpg)

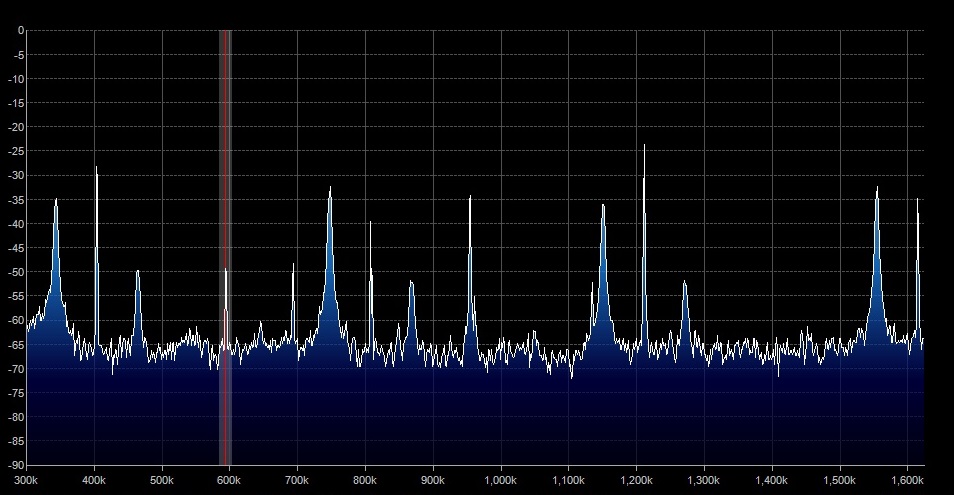

アンテナとしてロングワイヤアンテナを接続した場合
窓際に仮設した長さ5m程度のワイヤをアンテア端子に接続した状態。首都圏AM放送を受信はできていますが、静電ノイズやインバータノイズがあり、文化放送(1134KHz)はノイズに埋もれています。
![RSP1に室内ロングワイヤを接続しての受信](ml_fx_long_wire.jpg)

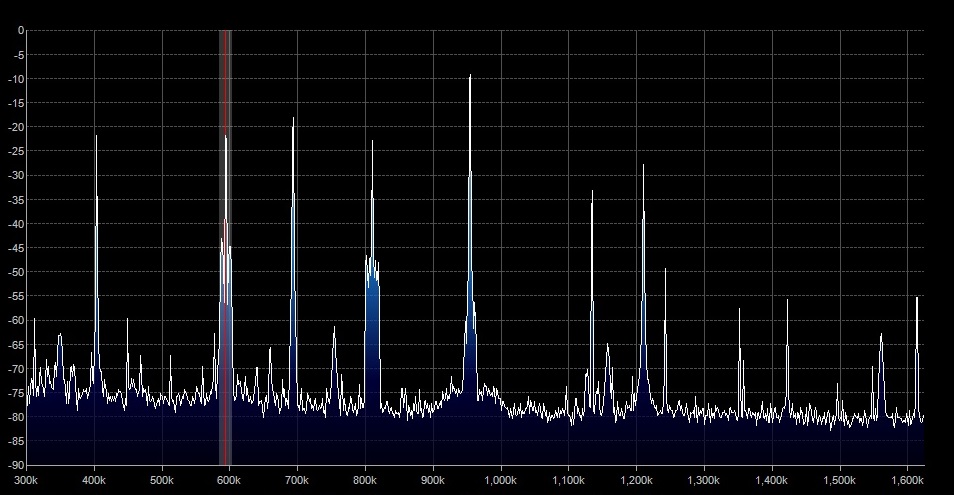

Megaloop FXを用いた場合
Megaloop FXを用い、窓際に仮設した同じく5m程度の室内ループを接続しての受信。各局のスペクトラムがはっきり確認できます。ノイズフロアの低さも確認ください。ロングワイヤではインバータノイズに埋もれていた文化放送のスペクトラムも確認できます。
![RSP1にmegaloop FXを接続しての受信](ml_fx_with_loop.jpg)
Megaloop FX周波数特性グラフ

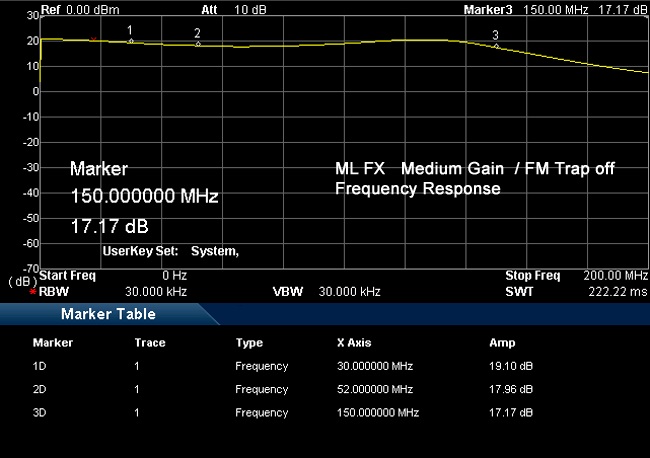

ミドルゲイン・FMトラップOFF
![](ml_fx_trap_off.jpg)

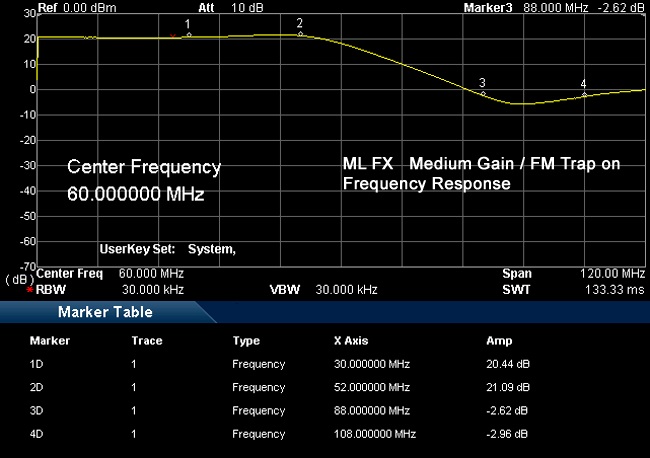

ミドルゲイン・FMトラップON
![](ml_fx_trap_on.jpg)

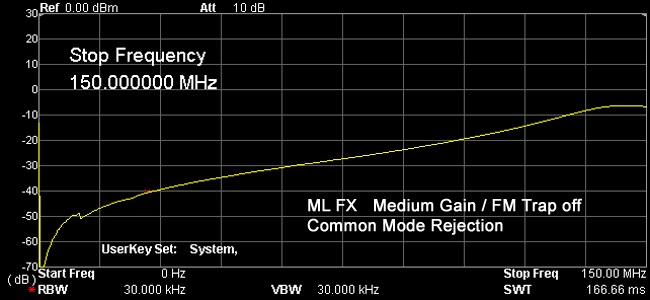

同相除去比
![](ml_fx_cmrr.jpg)
