工作キット

SOTABEAMS

英国SOTABEAMS製の電子工作キットの取扱いを始めました。小形商品につき、複数個お買い上げの場合、送料はお安くさせていただきます。お問い合わせください。

ご注意:キットにつき、組立開始後の返品はお断りいたします。

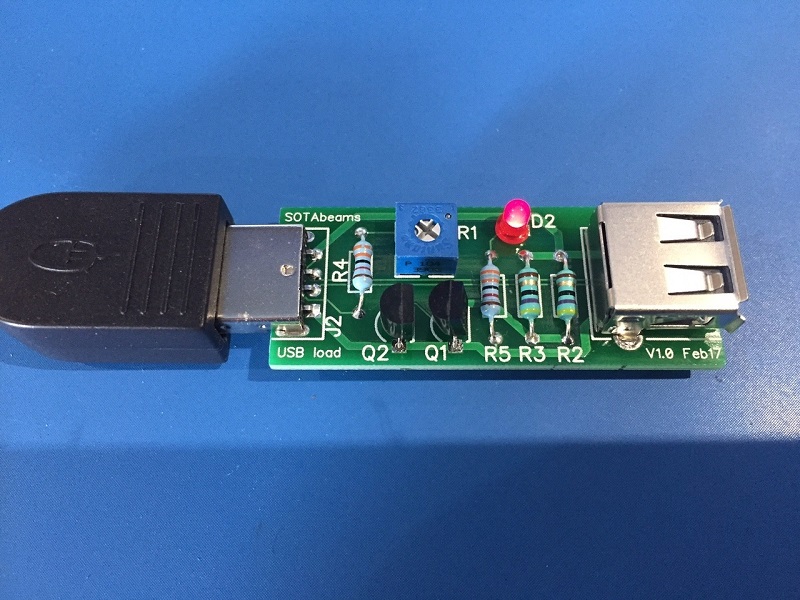

モバイルバッテリー用カレントキーパー(組立キット)

モバイルバッテリー用カレントキーパー

モバイルバッテリーを使用している機器がスリープモードに入ってしまった際に、バッテリーが電流をカットしてしまうことを防止するためのキットです。IOT(Internet of Things)機器のオフグリッド化に役立ちます。

モバイルバッテリーは携帯電話などの充電を主目的としているため、流れる電流が一定値以下になると充電が完了したと判断して自動的に出力をシャットダウンするものがあります。これではIOT用途に困るため、本キットをモバイルバッテリーと機器の間に挿入して常に微小電流を流し続け、シャットダウンを防ぎます。流す電流の量は可変できるため、モバイルバッテリーに合わせて調節可能です。電流が流れているかどうかはLEDの点灯によってわかります。当ショップで販売するWSPRliteにも適します。

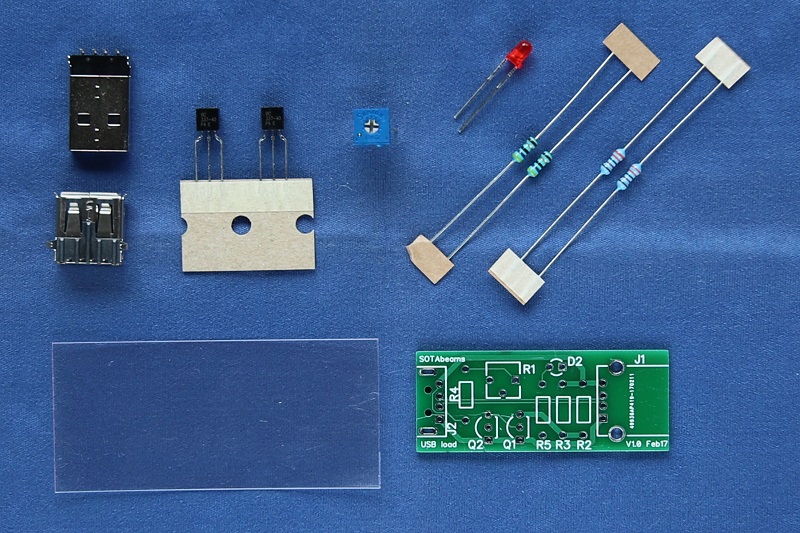

部品点数は全部で10点と少なく、また表面実装部品のような小型部品もありませんので、初歩のハンダ付けができる方であれば、簡単に組み立てられます。当ショップで作成した日本語マニュアルが付属します。

定格
■電源電圧:5V(USBを電源とする機器用)
■消費電流:6mA~150mA (よって6mAの場合、一日当たり0.144Ah消費します。)

ご注意
■本製品は常に電流を消費するため、バッテリーの放電時間はその分、短くなります。
■USBのデータラインは本キットの基板上を通過(パススルー)します。このため、モバイルバッテリー以外の機器を接続することも可能ですが、高速のデータ転送を行うUSBデバイスに用いるとエラーの多発、転送速度の低下が起こることがあります。

モバイルバッテリー用カレントキーパー(組立キット)\980
(税込。送料[全国一律\1,000]別途)

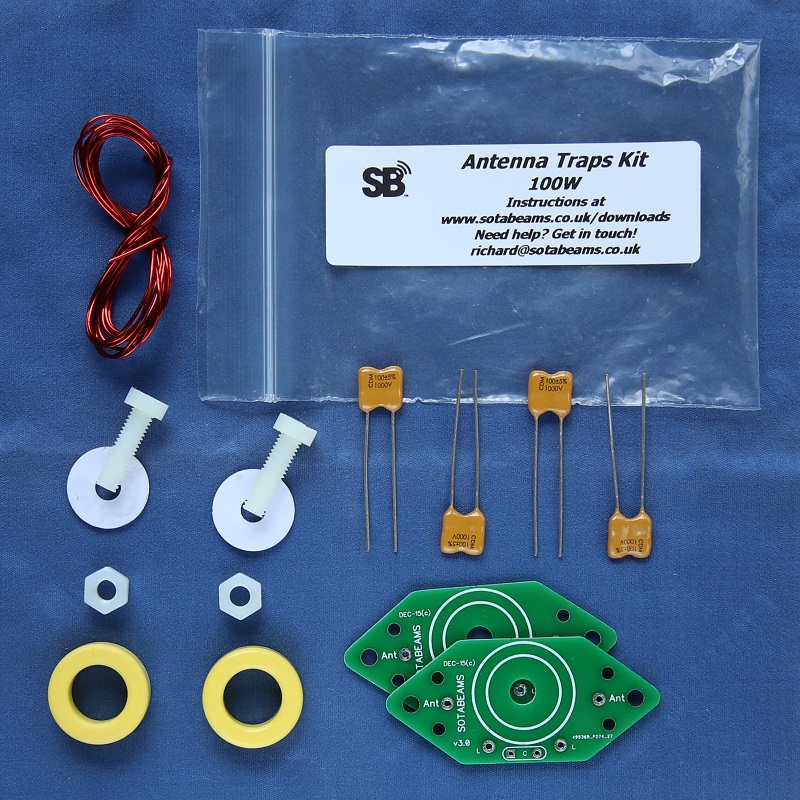

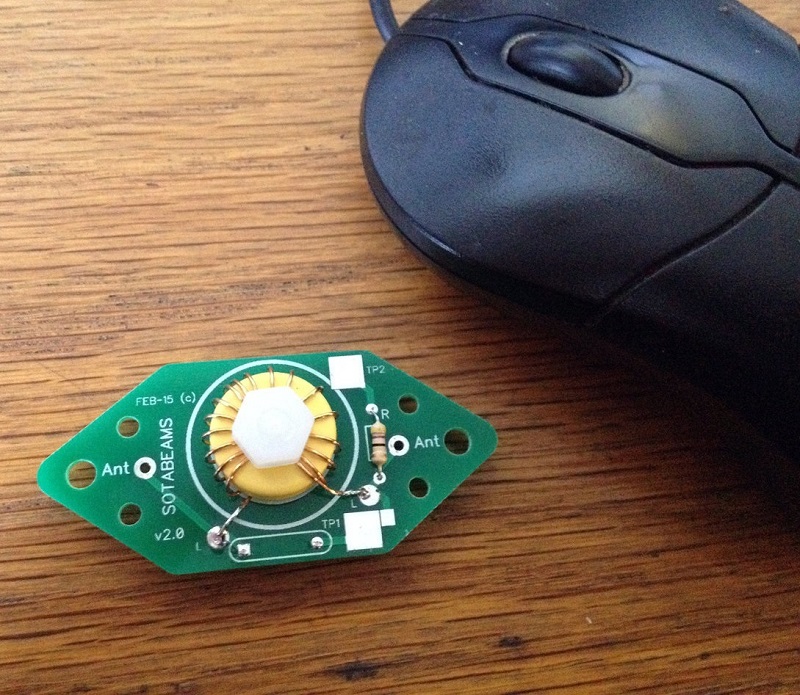

HF帯ダイポールアンテナ用トラップキット

HF帯ダイポールアンテナ用trapキット

自作のダイポールアンテナをマルチバンド化しませんか?簡単に組み立てられる小型のトラップです(2個組)。

トロイダルコアに巻いたコイルとコンデンサで並列LC共振回路を形成します。共振周波数は7M~24M帯の中の1つのアマチュアバンドで設定可能です。ダイポール用に2個組となっていますが、共振周波数を別々に設定できるため、異なるバンド用トラップ2個を製作して、マルチバンド用バーチカルに使用することもできます。また、複数ペアを用いて3バンド以上のマルチバンドダイポールも製作可能です。

耐圧1Kvのコンデンサを使用しており、耐入力は100Wと移動運用には十分です。なお、アンテナワイヤはお客様にてご用意ください。

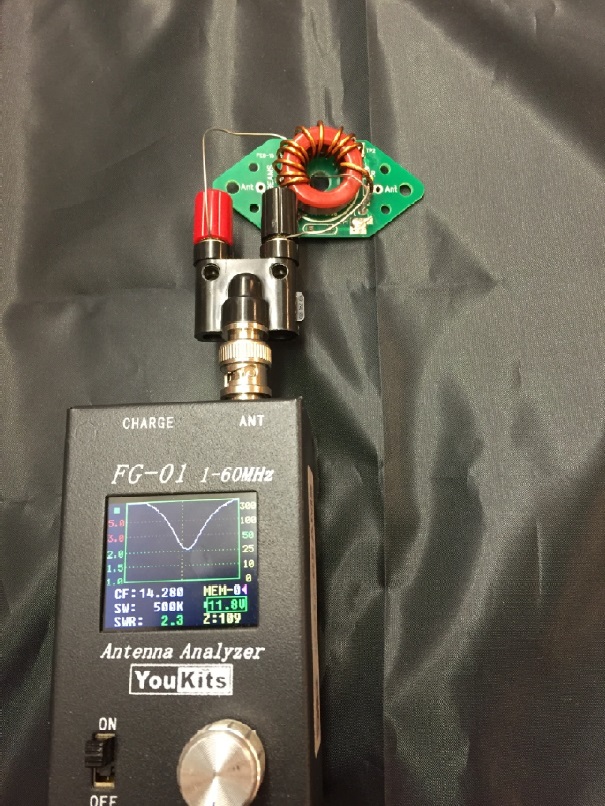

なお、調整にはアンテナアナライザ(SWRアナライザ)やVNAが必要です。当ショップで作成した日本語の組立マニュアルが付属します。

HF帯ダイポールアンテナ用トラップキット \1,980
(税込。送料[全国一律\1,000]別途)

バラン

小型バラン

ドイツWiMo社製小型バラン。~50M帯、耐入力PEP120Wまで。ご一緒にどうぞ。お問い合わせください。

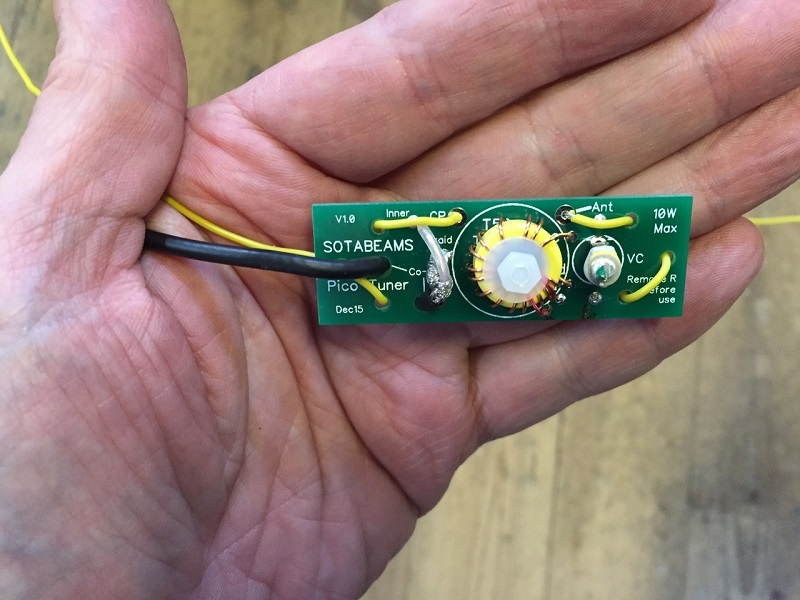

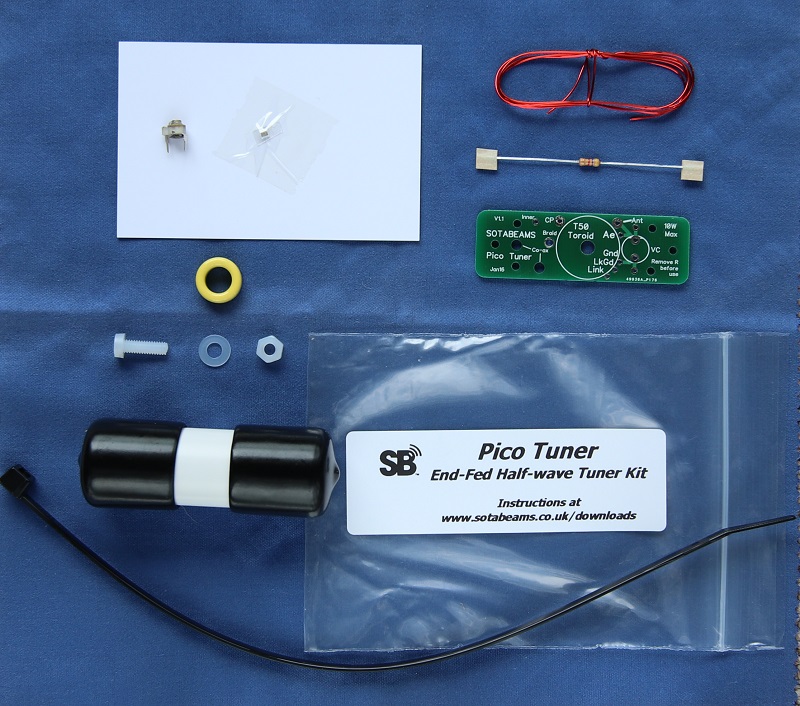

HF帯エンドフェッドアンテナ用チューナーキット

HF帯endfedアンテナ用チューナーキット

半波長エレメントの片側から給電するエンドフェッドアンテナ用QRPチューナーキット。7M~28M帯の中の1つのアマチュアバンド用のチューナーユニットを製作できます。なお、0.2波長弱のカウンタポイズが必要となります。

チューナー部の共振周波数を調整するために、ダミーロード代わりの4.7KΩ抵抗が付属しています。エンドフェッドアンテナを自作する際に陥りやすい共振周波数の調整とアンテナエレメント長さの調整のいたちごっこから開放されます。

耐入力は20Wで、給電部を収めるケースが付属します。アンテナワイヤ・カウンタポイズはお客様にてご用意ください。

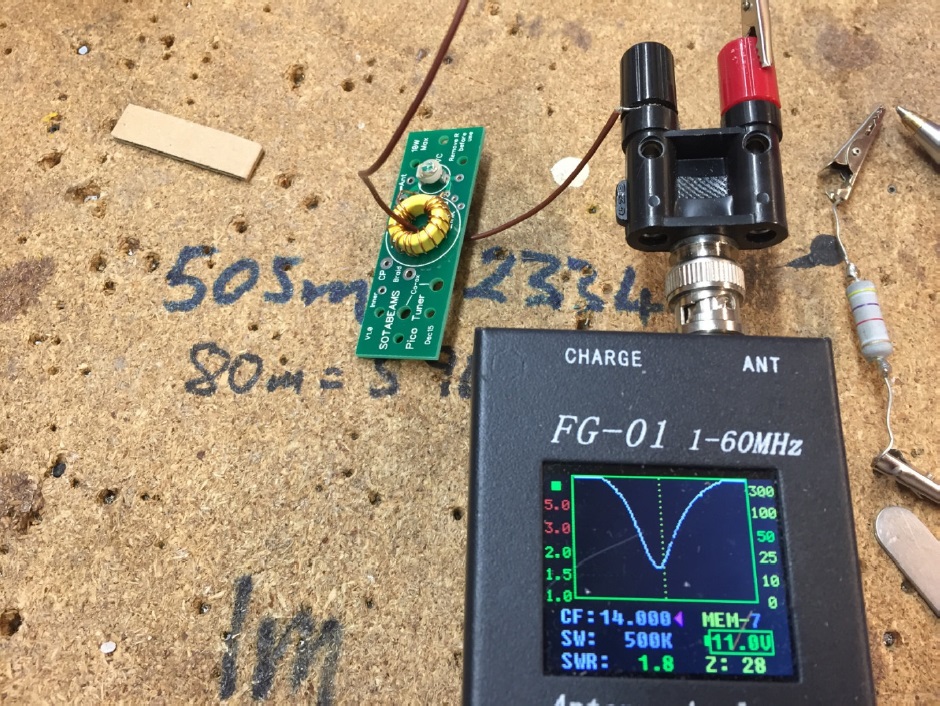

なお、調整にはアンテナアナライザ(SWRアナライザ)やVNAが必要です。当ショップで作成した日本語の組立マニュアルが付属します。

HF帯エンドフェッドアンテナ用チューナーキット \1,480
(税込。送料[全国一律\1,000]別途)
